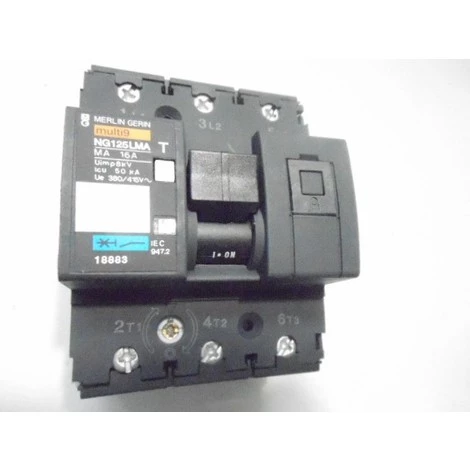

Disjoncteur Moteur 16A 3P Courbe MA 100KA 3D NG125LMA SCHNEIDER ELECTRIC 18883

Caractéristiques

• Type: Disjoncteur moteur
• Description des pôles: 3P (tripolaire)
• Largeur: 81
• Profondeur: 81

Disjoncteur moteur 16A 3P courbe MA 100KA 3D NG125LMA SCHNEIDER ELECTRIC 18883

Disjoncteurs à déclenchement magnétique destinés à la protection des circuits d’alimentation des moteurs. Assurent les fonctions suivantes :@ sectionnement (isole le circuit)@ interruption (coupe l’alimentation électrique en pleine charge)@ protection contre les courants de court-circuit.L’association avec un relais thermique est nécessaire pour assurer la protection contre les surcharges (sauf pour la protection des ventilateurs de désenfumage conformément à la réglementation). Tension d’utilisation : 230/415V CA 50/60 Hz Fréquence du réseau : 50/60 Hz – Limite de déclenchement magnétique : 12 x In – [Ics] pouvoir assigné de coupure de service en court-circuit : – 75 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz- 37.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz- 30 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 440 V CA 50/60 Hz- 11.25 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 500 V CA 50/60 Hz – [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conformément à EN/IEC 60947-2 – [Uimp] tension assignéede tenue aux chocs : 8 kV conformément à EN/IEC 60947-2 – Coupure pleinement apparente : Oui – Type de commande :- Par maneton- Test de déclenchement manuel – Signalisation locale Indication : – Indication ACTIVÉ/DÉSACTIVÉ- Indicateur de déclenchement – Mode d’installation : Montage sur – Support de montage : Rail DIN symétrique 35 mm – Compatibilité du bloc de distribution du peigne de jeu de barres : Oui – Pas de 9 mm : 9- Hauteur : 103 mm – Largeur : 81 mm – Profondeur : 81 mm – Durée de vie mécanique : 20000 cycle – Durée de vie électrique : 10000 cycle – Prévision de verrouillage : Cadenassable – Description des verrouillages optionnels : Verrouillage intégré – Mode de raccordement : – Bornes type tunnel rigide fil(s) 1…50 mm² max- Bornes type tunnel souple fil(s) 1.5…35 mm² max – Longueur de dénudage des fils : 20 mm- Couple de serrage : 3.5 N.m – Protection fuite à la terre : Bloc séparé

Tarif année :2013
SCH18883
