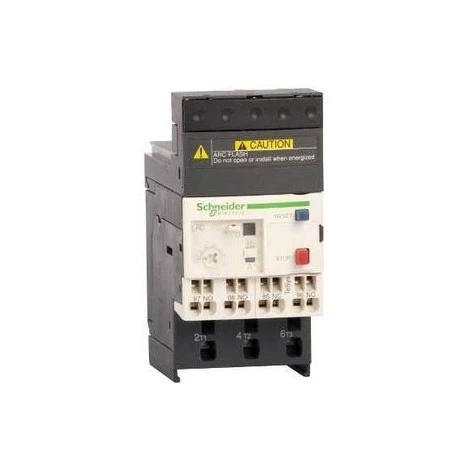

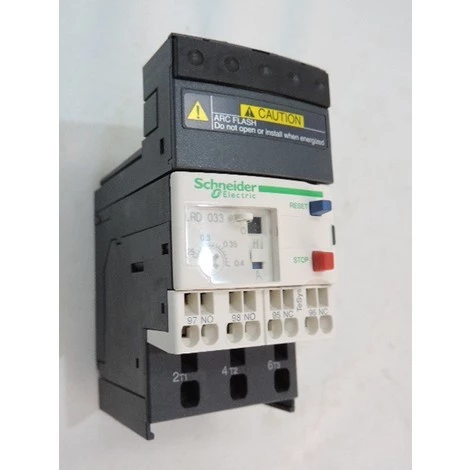

Relais De Protection Thermique Différentielle Moteur 0.25A à 0.4A 690V Contacteur LC1D09-LC1D38 TESYS SCHNEIDER ELECTRIC LRD033

Caractéristiques

• Largeur: 45
• Profondeur: 66
• Norme: IEC/EN 60947-4-1

Relais de protection thermique differentielle pour moteur 0.25A à 0.4A 690V à associer avec contacteur (LC1D09-LC1D38) TESYS SCHNEIDER ELECTRIC LRD033

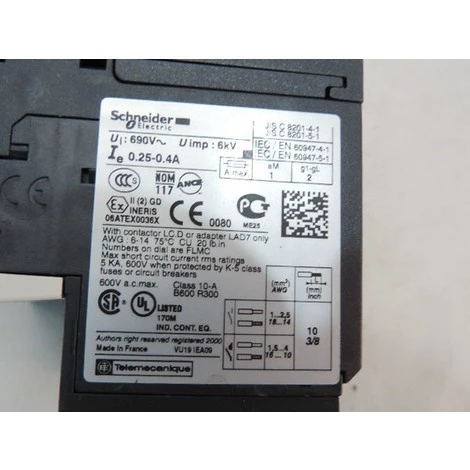

Relais de surcharge thermique différentielleNom abrégé d’appareil : LRDUtilisation du relais : Protection moteurCompatibilité produit : LC1D09…LC1D38Type de réseau : AC / DCClasse de surcharge thermique : Classe 10A conformément à IEC 60947-4-1Zone de réglage de protection thermique : 0.25…0.4 A[ui] tension assignée d’isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1Caractéristiques complémentaires :Fréquence du réseau : 0…400 HzSupport de montage : Sous le contacteurSeuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1[ith] courant thermique conventionnel : 5 A pour circuit de signalisationCourant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation[ue] tension assignée d’emploi : 690 V AC 0…400 Hz[uimp] tension assignéede tenue aux chocs : 6 kVSensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz modeCompensation en température : -20…60 °CMode de raccordement : Télécommande : bornes à ressort 1 câble(s) 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble / Télécommande : bornes à ressort 1 câble(s) 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 1.5…4 mm² – rigidité du câble: souple – sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 1.5…4 mm² – rigidité du câble: souple – avec extrémité de câbleLargeur : 45 mmProfondeur : 66 mm

Tarif année :2015
SCHLRD033
