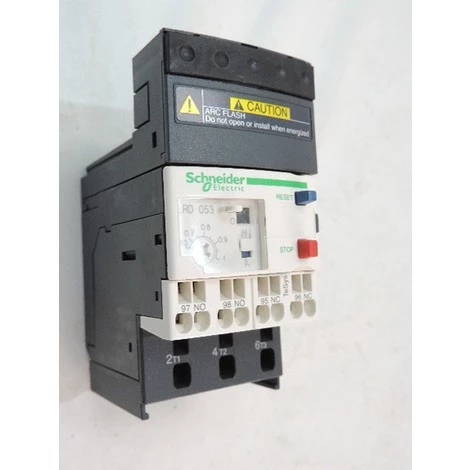

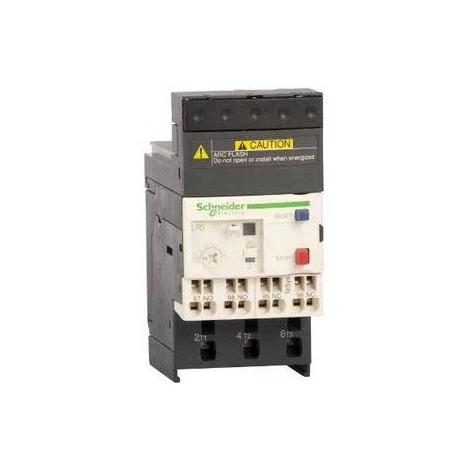

Relais De Protection Thermique Différentielle Moteur 0.63A à 1A 690V Contacteur LC1D09-LC1D38 TESYS SCHNEIDER ELECTRIC LRD053

Caractéristiques

• Largeur: 45
• Profondeur: 66
• Norme: IEC/EN 60947-4-1

Relais de protection thermique differentielle pour moteur 0.63A à 1A 690V à associer avec contacteur (LC1D09-LC1D38) TESYS SCHNEIDER ELECTRIC LRD053

Relais de surcharge thermique différentielle Nom abrégé d’appareil : LRD Utilisation du relais : Protection moteur Compatibilité produit : LC1D09…LC1D38 Type de réseau : AC / DC Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1 Zone de réglage de protection thermique : 0.63…1 A [ui] tension assignée d’isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1 Caractéristiques complémentaires : Fréquence du réseau : 0…400 Hz Support de montage : Sous le contacteur Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1 [ith] courant thermique conventionnel : 5 A pour circuit de signalisation Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation [ue] tension assignée d’emploi : 690 V AC 0…400 Hz [uimp] tension assignéede tenue aux chocs : 6 kV Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0 Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode Compensation en température : -20…60 °C Mode de raccordement : Télécommande : bornes à ressort 1 câble(s) 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble / Télécommande : bornes à ressort 1 câble(s) 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 1.5…4 mm² – rigidité du câble: souple – sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 1.5…4 mm² – rigidité du câble: souple – avec extrémité de câble Largeur : 45 mm Profondeur : 66 mm

Tarif année :2015
SCHLRD053
