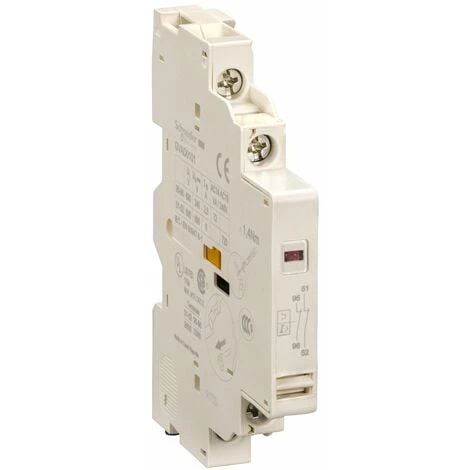

SCHNEIDER Contact Auxiliaire 1 O Plus 1 O (défaut) – GVAD0101

Caractéristiques

• Type de connexion: Par vis
• Section câble souple: 2.5

• Principales
  • gamme : TeSys
  • nom abrégé de l’appareil : GVAD
  • fonction produit : Bloc de contact auxiliaire
  • accessoires associés : GV3L
    GV2P
    GV2LE
    GV2ME
    GV2L
    GV3P
    GV2RT
  • manœuvre des contacts auxiliaires : Signal de défaut 1 O »
  • composition des pôles : 2 « O »
  • mode de raccordement : Borniers à vis-étrier 1 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble 0,75…1,5 mm² – rigidité du câble: souple – avec embout
    Borniers à vis-étrier 1 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide
    Borniers à vis-étrier 2 câble 1…2,5 mm² – rigidité du câble: rigide

«

• Complémentaires
  • emplacement de montage : Côté gauche
  • [Ui] tension assignée d’isolement : 690 V – conformément à IEC 60947-1
    300 V – conformément à UL 508
    300 V – conformément à CSA C22.2 No 14
  • [Ue] tension assignée d’emploi : 48 à 690 V AC
    24…240 V DC
  • [Ith] courant thermique conventionnel : 2.5 A pour signal défaut
    6 A
  • type de protection : GB2CB…disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V
    Fusible gG <= 10 A
  • durée de vie mécanique : 100000 cycle
  • courant commuté minimum : 5 mA
  • tension de commutation minimale : 17 V
  • puissance assignée d’emploi en VA : 300 VAà 48 V AC-15 – durabilité électrique: 100000 cycle
    400 VAà 690 V AC-15 – durabilité électrique: 100000 cycle
    500 VAà 110…127 V AC-15 – durabilité électrique: 100000 cycle
    500 VAà 500 V AC-15 – durabilité électrique: 100000 cycle
    650 VAà 440 V AC-15 – durabilité électrique: 100000 cycle
    720 VAà 230…240 V AC-15 – durabilité électrique: 100000 cycle
    850 VAà 380…415 V AC-15 – durabilité électrique: 100000 cycle
    36 VAà 24 V AC-14 – durabilité électrique: 1000 cycle
    48 VAà 48 V AC-14 – durabilité électrique: 1000 cycle
    72 VAà 110…127 V AC-14 – durabilité électrique: 1000 cycle
  • puissance assignée d’emploi en W : 120 W à 240 V DC-13 – durabilité électrique: 100000 cycle
    140 W à 110 V DC-13 – durabilité électrique: 100000 cycle
    140 W à 24 V DC-13 – durabilité électrique: 100000 cycle
    180 W à 60 V DC-13 – durabilité électrique: 100000 cycle
    240 W à 48 V DC-13 – durabilité électrique: 100000 cycle
    15 W à 48 V DC-13 – durabilité électrique: 1000 cycle
    24 W à 24 V DC-13 – durabilité électrique: 1000 cycle
    9 W à 60 V DC-13 – durabilité électrique: 1000 cycle
  • couple de serrage : <= 1.4 N.m – sur borniers à vis-étrier
  • hauteur : 89 mm
  • largeur : 9,3 mm
  • profondeur : 66 mm
  • poids : 0.055 kg

• Environnement
  • caractéristique d’environnement : Environnement normal
• Garantie contractuelle
  • Période : 18 mois
