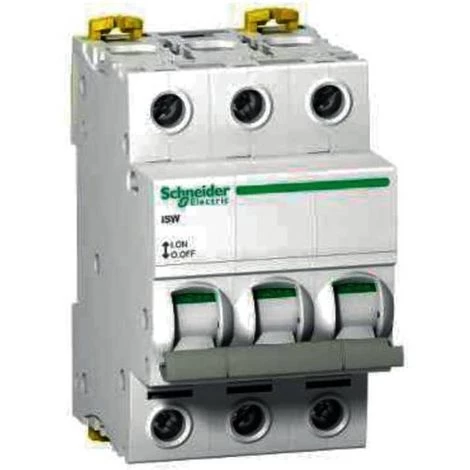

SCHNEIDER ELECTRIC – ACTI9 INTER-SECTIONNEUR ISW 3P 40 À 125A – 63A A9S65363

Caractéristiques

• Type de produit: Disjoncteur
• Largeur: 54
• Profondeur: 75.5
• Hauteur: 82

Utilisation de cette interrupteur en isolation & contrôle.

Il a pour fonction l’ouverture et la fermeture en charge d’un circuit déjà protégé contre les surintensités et fonction sectionnement.

Nombre de pôles : 3
Catégorie d’emploi : AC-22A
Aptitude au sectionnement : Oui
Courant assigné d’emploi : 40A 415V AC 50/60 Hz
Tension assignée d’emploi : 240 V AC 50/60 Hz et 48 V DC
Pouvoir assigné de fermeture en court-circuit : 4.2 kA (sectionneur seulement)
Courant assigné de courte durée admissible : 1260 A
Tension assignée d’isolement : 500 V AC 50/60 Hz
Tension assignée de tenue aux chocs : 6 kV
Type de commande : Par maneton
Mode d’installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres (haut ou bas) : oui
Pas de 9 mm : 6
Hauteur : 82 mm
Largeur : 54 mm
Profondeur : 75.5 mm
Couleur : Blanc
Voyant : sans
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 15000 cycle
Mode de raccordement (haut ou bas) : Bornes type tunnel de 50 mm² rigide sans extrémité de câble, 35 mm² souple sans extrémité de câble et 35 mm² souple avec extrémité de câble
Longueur de dénudage des fils : 9 mm
Couple de serrage : 3.5 N.m
