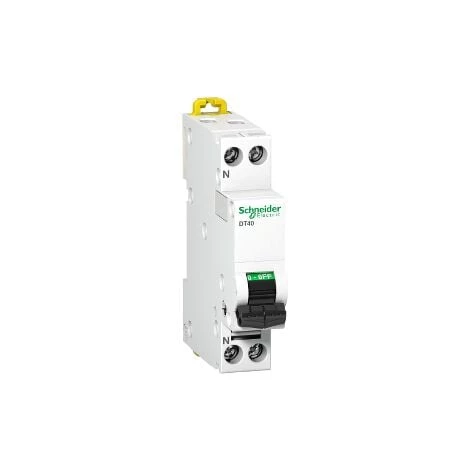

SCHNEIDER ELECTRIC Prodis, DT40N 1P+N 16A Courbe D

Caractéristiques

• Courant nominal: 16
• Courbe de déclenchement: D
• Pouvoir de coupure: 6
• Section des fils préconisée: 16

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Gamme de produits : ProDis
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d’appareil : DT40N
• Description des pôles : 1P + N
• Nombre de pôles protégés : 1
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 16 A
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : D
• Pouvoir de coupure : 6000 A Icn conformément à EN 60898 – 230 V AC 50/60 Hz / 10 kA Icu conformément à EN/IEC 60947-2 – 230 V AC 50/60 Hz
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d’emploi : 230 V AC 50/60 Hz entrephase et neutre
• Limite de déclenchement magnétique : 10…14 x In
• [ics] pouvoir assigné de coupure de service en court-circuit : 6000 A conformément à EN 60898 AC
• Classe de limitation : 3 conformément à EN/IEC 60947-2
• [ui] tension assignée d’isolement : 400 V
• [uimp] tension assignéede tenue aux chocs : 4 kV
• Type de commande : Par maneton
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Compatibilité du bloc de distribution du peigne de jeu de barres : ProDis
• Pas de 9 mm : 2
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 20000 cycle
• Mode de raccordement : Bornes type tunnel rigide fil(s) 1…16 mm² max / Bornes type tunnel souple fil(s) 1.5…16 mm² max
• Protection fuite à la terre : Bloc séparé

Référence : SCHA9N21376 (Schneider-Electric)

Gamme de produits	ProDis
gamme	Prodis
nom du produit	DT40
fonction produit	Disjoncteur miniature
nom de l’appareil	DT40N
fonction de l’appareil	Distribution
nombre de pôles	1P + N
nombre de pôles protégés	1
position du pôle neutre	Gauche
[Ie] courant assigné d’emploi maximal	16 A
type de réseau	CA
technologie de déclencheur	Thermique-magnétique
courbe de déclenchement	D
pouvoir de coupure	Icn 6000 A à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 Icu 10 kA à 230…240 V CA 50 Hz se conformer à IEC 60947-2
aptitude au sectionnement	Oui
labels qualité	NF

Complémentaires

fréquence du réseau	50 Hz
[Ue] tension assignée d’emploi	230 V CA 50 Hz entre phase et neutre
limite de déclenchement magnétique	10…14 x In
[Ics] pouvoir assigné de coupure de service en court-circuit	7,5 kA 0,75x Icn à 230 V CA 50 Hz se conformer à IEC 60947-2 6000 A 100 %x Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
classe de limitation	3 se conformer à EN/CEI 60898-1
[Ui] tension assignée d’isolement	400 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à IEC 60947-2
coupure pleinement apparente	Oui
type de commande	Par maneton
signalisation locale	Indication ON/OFF
mode d’installation	Encliquetable
support de montage	Rail DIN
pas de 9 mm	2
hauteur	81 mm
largeur	18 mm
profondeur	78 mm
poids	115 g
couleur	Blanc
durée de vie mécanique	20000 cycle
durée de vie électrique	20000 cycle
verrouillage	Cadenassage
mode de raccordement	Bornes type tunnel, en aval souple fil(s) 0,33…10 mm² max Bornes type tunnel, en aval rigide fil(s) 0,75…16 mm² max Bornes type tunnel, en amont souple fil(s) 0,33…10 mm² max Bornes type tunnel, en amont rigide fil(s) 0,75…16 mm² max
longueur de dénudage des fils	13 mm
couple de serrage	2 N.m
protection fuite à la terre	Bloc séparé

Environnement

normes	EN/IEC 60947-2 EN/CEI 60898-1
degré de protection IP	IP20 se conformer à IEC 60529
degré de pollution	3 se conformer à IEC 60947-2
tropicalisation	2 se conformer à IEC 60068-1
humidité relative	95 % ( 55 °C )
altitude de fonctionnement	2000 m
température de fonctionnement	-25…70 °C
température ambiante pour le stockage	-40…70 °C
