SCHNEIDER ELECTRIC Relais Protection Thermique Moteur 7-10 A Schneider

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Fréquence du réseau: 50
• Indice de protection: 20
• Largeur: 45
• Longueur: 70
• Profondeur: 70
• Norme: IEC/EN 60947-4-1
• Certification environnementale: NF CES

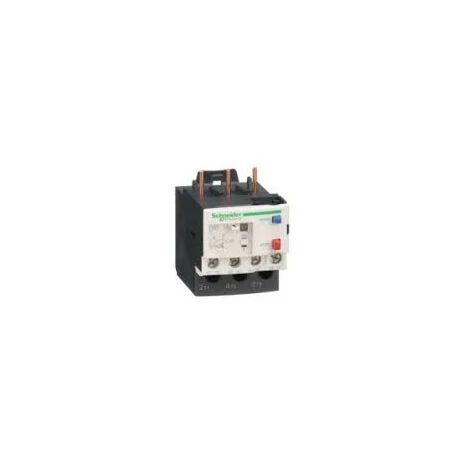

Relais de protection thermique moteur TeSys – classe 10A- Schneider

LRD147…10 A

Principales caracteristiques

Gamme	TeSys
Product name	TeSys LRD
Type de produit ou de composant	Relais de surcharge thermique différentielle
Nom abrégé d’appareil	LRD
Utilisation du relais	Protection moteur
Compatibilité produit	LC1D09…LC1D38
Type de réseau	AC DC
Classe de surcharge thermique	Classe 10A conformément à IEC 60947-4-1
Zone de réglage de protection thermique	7…10 A
[Ui] tension assignée d’isolement	690 V circuit de puissance conformément à IEC 60947-4-1 600 V circuit de puissance conformément à UL 600 V circuit de puissance conformément à CSA

Complémentaires

Fréquence du réseau	0…400 Hz
Support de montage	Sous le contacteur
Seuil de déclenchement	1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
[Ith] courant thermique conventionnel	5 A pour circuit de signalisation
Courant admissible	0.22 A à 125 V DC-13 pour circuit de signalisation 3 A à 120 V AC-15 pour circuit de signalisation
[Ue] tension assignée d’emploi	690 V AC 0…400 Hz
[Uimp] tension assignéede tenue aux chocs	6 kV
Sensibilité à une perte de phase	Tripping current 130 % of Ir on two phase, the last one at 0
Type de commande	Bleu bouton-poussoir pour raz mode Rouge bouton-poussoir STOP
Compensation en température	-20…60 °C
Mode de raccordement	Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…6 mm² – rigidité du câble: rigide – sans extrémité de câble Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – avec extrémité de câble Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5…10 mm² – rigidité du câble: souple – sans extrémité de câble Télécommande : borniers à vis-étrier 2 câble(s) 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble Télécommande : borniers à vis-étrier 2 câble(s) 1…2.5 mm² – rigidité du câble: souple – avec extrémité de câble Télécommande : borniers à vis-étrier 2 câble(s) 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
Couple de serrage	Circuit de puissance : 1.7 N.m – sur borniers à vis-étrier Télécommande : 1.7 N.m – sur borniers à vis-étrier
Largeur	45 mm
Profondeur	70 mm
Masse du produit	0.124 kg

Environnement

Normes	ATEX D 94/9/CE EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14
Certifications du produit	ATEX INERIS BV CCC CSA DNV GL GOST RINA UL LROS
Traitement de protection	TH conformément à IEC 60068
Degré de protection IP	IP20 conformément à IEC 60529
Température de fonctionnement	-20…60 °C sans réduction de courant conformément à IEC 60947-4-1
Température ambiante pour stockage	-60…70 °C
Tenue au feu	850 °C conformément à IEC 60695-2-1
Tenue à la flamme	V1 conformément à UL 94
Robustesse mécanique	Chocs 15 Gn for 11 ms IEC 60068-2-7 Vibrations 6 Gn IEC 60068-2-6
Tenue diélectrique	6 kV à 50 Hz conformément à IEC 60255-5

Caractéristiques environnementales

Statut environnemental	Produit Green Premium
RoHS	Compliant – since 0631 – Schneider Electric declaration of conformity  Déclaration de conformité Schneider Electric
REACh	Reference not containing SVHC above the threshold
Profil environnemental du produit	Disponible  Télécharger Profil environnemental produit
Instruction fin de vie du produit	Pas d’opération de recyclage spécifiques
